2-D-Schnittansicht



Je nachdem wo die Fußbodenheizung zum Einsatz kommt - in Räumen über Erdreich oder unbeheizten Kellerräumen einerseits oder über beheizten Räumen andererseits -, ändern sich aufgrund der einschlägigen Vorschriften die Aufbaukomponenten und Aufbauhöhen. Zur Veranschaulichung haben wir hier die Janßen-Fußbodenheizung im Nassaufbau im Querschnitt dargestellt.

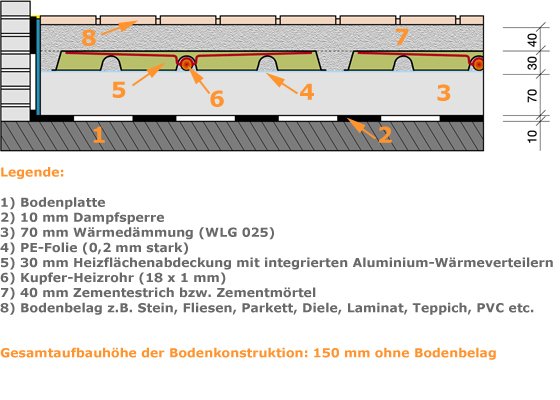

Sehen Sie nachfolgend zunächst die Bodenkonstruktion in Räumen, die über Erdreich oder unbeheizten Räumen liegen:

janssen-fbh-nassaufbau-2-d-schnitt-unbeheizt-01

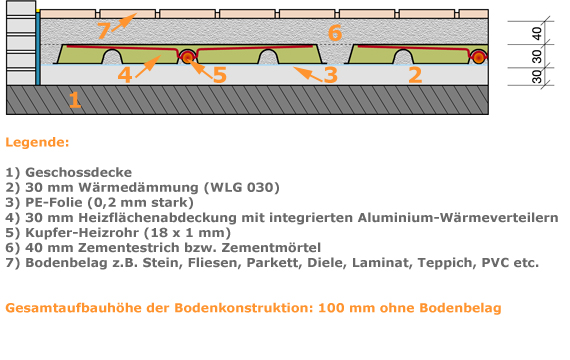

Sehen Sie nun die Bodenkonstruktion in Räumen, die selbst über beheizten Räumen liegen:


janssen-fbh-nassaufbau-2-d-schnitt-beheizt-01

Bitte beachten Sie noch folgende wichtige Punkte:

Die oben dargestellten Fußbodenkonstruktionen und Aufbauhöhen sind Vorschläge unsererseits. Bei der Janßen-Fußbodenheizung im Nassaufbau ist man in der Konstruktion des Bodens grundsätzlich nahezu frei - jedoch mit 2 Einschränkungen: Ersten muss in jedem Fall eine Aufbauhöhe von 30 mm für die Heizflächenabdeckungen mit den integrierten Aluminium-Wärmeverteilern  zur Verfügung stehen. Zusätzlich muss zweitens oberhalb der Heizflächenabdeckungen eine Aufbauhöhe von mindestens 40 mm für die Estrichüberdeckung eingeplant sein. Wie stark die unterhalb der Fußbodenheizung liegende Dämmschicht ist, hängt von der Lage des Raumes ab sowie von der maximal zur Verfügung stehenden Aufbauhöhe - Ihr Architekt oder Bodenbauer wird Sie entsprechend beraten.
